Spindelvarvtal 16.000 varv/min med verktygsmagasin för 30 verktyg inklusive spolning genom spindeln (7,0 MPa).
Helt nytt koncept av horisontell fleroperationsmaskin för maximal avverkningskapacitet inom BBT30.

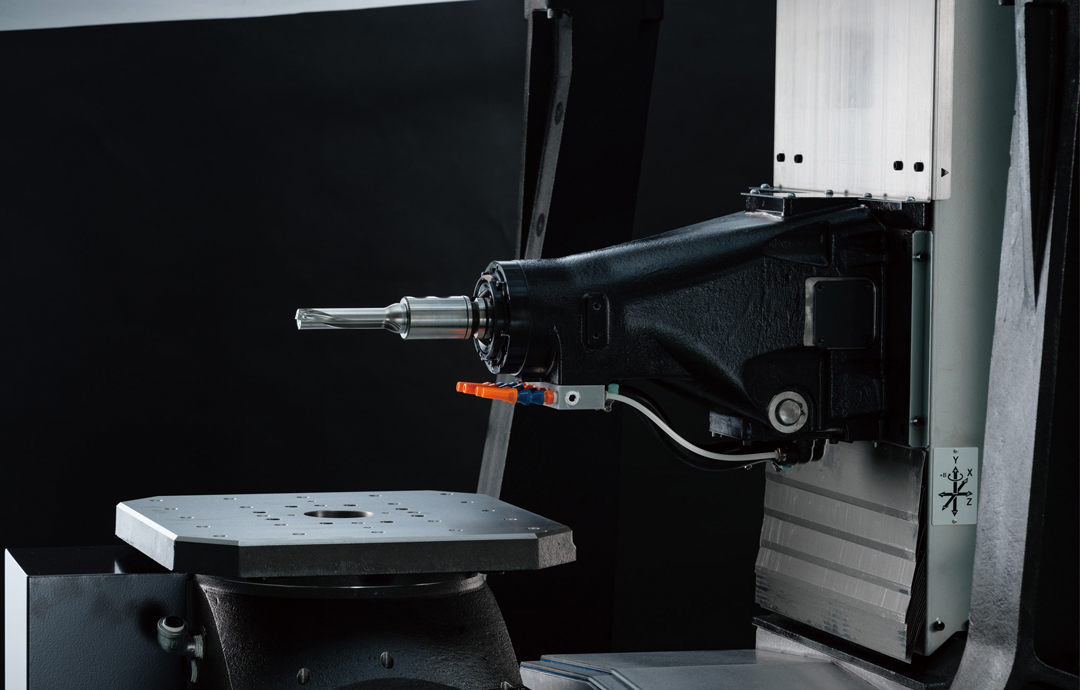

H550-Xd1 sätter en ny standard inom horisontell/vertikal bearbetning med BBT30 kona. Maskin helt byggd för snabb och krävande bearbetning. Maskinen kombinerar den horisontella maskinens fördelar i form av ett ”kubiskt” arbetsområde och enastående spånavgång med den vertikala maskinens möjligheter till stort slag i X-led. Brother’s DNA finns såklart inbyggd med unikt snabba verktygsväxlingar, snabb acceleration i axlar och i spindelvarvtal samt att 4 av 5 axlar rör sig simultant under indexeringar och verktygsväxlingar (G100).
Verktygsmagasinet är helt servodrivet, Y-axeln stannar aldrig upp under ATC processen utan är i rörelse hela tiden liksom övriga axelrörelser – Zero Time Waste helt enkelt!
Maskinbord
Maskinbord med T-spår och XXX mm delning
Axlar och matningshastighet
Alla rörelser sker via ”high response” servomotorer samt med precisionskulskruvar
”Simultaneous operation” – X,Y + extra axel kan positionera sig samtidigt som verktygsväxling sker
Verktygsväxlare
För maskiner utrustade med kylvätska genom spindel ingår även:
Spånhantering
Spån sköljs direkt ned på spåntranssportören som är placerad direkt under området där bearbetning sker. Spånhantering består av dubbla band, lamell och skrap, filtrering via trumfiler, stor tank om 390 l samt extra tank för CTS 60 l. Totalt 4 pumpar förser maskinen med spånsköljning och högtrycksspolning med hela 70 bar. Rening av högtrycksspolning via cyklonfilter samt Sumitomo högtryckspump.
Enkel och intuitiv hantering med bla support appar och en vertikal touchskärm.
Relevanta funktioner är grupperade efter användning, som tex ställ och bearbetning, vilket leder till ett effektivt utnyttjande.
Produktions- och operations lägen är visualiserade, för en snabbare och enklare förståelse och överblick.
Den nya NC kontrollen ökar ytterligare effektiviteten i arbetet så en högre produktivitet kan uppnås.
